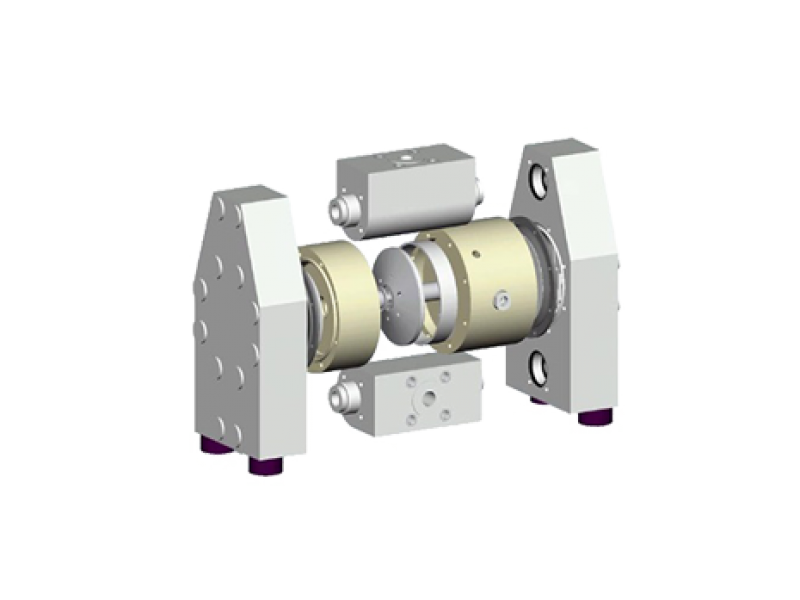

Série AHD/AHS - Pompes pneumatiques à double membrane Almatec haute pression

Description

Les pompes pneumatiques à double membrane Almatec® séries AHD et AHS ont été spécialement conçues pour un fonctionnement sur des applications hautes pressions jusqu'à 15 bars en toute sécurité. Les utilisateurs qui ont besoin d'une pression de refoulement élevée de 15 bars - soit avec une pompe AHD qui a son multiplicateur de pression interne, soit avec une pompe AHS qui atteint la pression de refoulement via l'admission d'air sous pression externe - peuvent le faire en sachant que la pompe a été spécialement conçue pour ces plages de pressions.

AHD

Les pompes haute pression AHD sont équipées d'un surpresseur interne. Avec une pression d'air de commande maximale de 7 bars, la pression de refoulement peut être augmentée jusqu'à 15 bars. Le "D" dans AHD signifie Duplex, ce qui signifie que la multiplication de la pression est supérieure à 2:1 par l'étagement de pression interne. Les pompes hautes pressions AHD sont disponibles en trois tailles (AHD 15, 25 et 40) avec une débit maximal de 335 l/mn. Une application typique de ces pompes est l'alimentation du filtre-presse.

AHS

Disponibles en deux tailles (AHS 15 et 25), les pompes de la série AHS ne comportent pas de booster interne. La construction extrêmement robuste de cette pompe la rend adaptée à des pressions de refoulement plus élevées. La pression maximale d'entraînement et de refoulement est de 15 bars. Cela fait de la série AHS une solution idéale pour toutes les applications lourdes, des applications à faible pression de refoulement variable aux applications à hautes pressions. Le "S" en AHS signifie Simplex, ce qui signifie que la pression d'admission d'air est transmise au fluide dans un rapport de 1:1. En raison du rapport 1:1 entre la pression de l'actionneur et la pression de refoulement, la pression d'air correspondante doit être fournie par le compresseur lui-même ou par un surpresseur externe, également proposé par Almatec.

La série AH présente les avantages suivants:

• Corps en polyéthylène résistant à la corrosion et à l'usure, conception solide et résistante à la corrosion
• Fonctionnement à double effet
• Sécurité accrue de la pompe grâce à une structure de serrage par disque de pression
• Réglage automatique de la pression/débit pour l'alimentation du filtre-presse
• Aucun élément de commande ou de sécurité n'est nécessaire pour la marche à vide, la surpression et la régulation de vitesse.
• Fonctionnement sûr sur toute la plage de débits sans risque de surpression
• Pas d'entraînement, pas de pièces rotatives, pas de joints d'étanchéité d'arbre
• Capacités de marche à vide
• Auto-amorçage
• Mise en service facile
• Déplacement en douceur grâce à l'entraînement pneumatique
• Dimensions compactes
• Membranes à haute résistance spécialement développées pour une durée de vie plus longue
• Position horizontale ou verticale pour les orifices d'aspiration et de refoulement, raccords à brides DIN et ANSI
• Clapets à billes et butées remplaçables
• Système de distribution d'air PERSWING P® sans entretien et sans zone morte
• Equipement spécial répondant aux exigences (booster AHS, surveillance de diaphragme, comptage de course)
