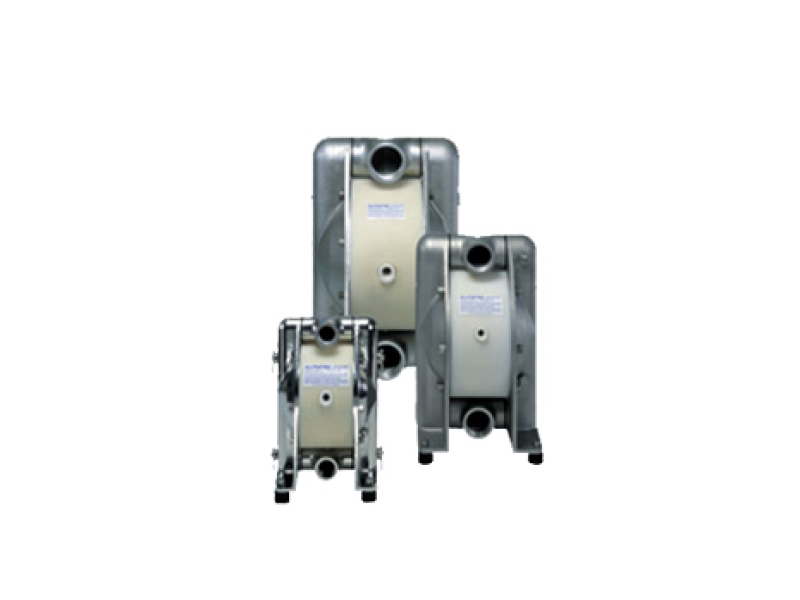

Série Chemicor - Pompes pneumatiques à double membrane Almatec en métal
Description
Conçues pour une variété de liquides, de viscosités et d'applicationsLa série Chemicor d'Almatec a été conçue en accordant une attention particulière à la forme des chambres. Le résultat est une pompe pneumatique à double membrane métallique avec des contours lisses, des passages d'écoulement lisses, pas de piston et pas de zones mortes, ce qui permet un nettoyage CIP sur place. Les pompes CHEMICOR avec bloc central en PE conducteur répondent aux exigences ATEX de la Directive 94/9/CE et sont fabriquées en acier inoxydable AISI 316L avec possibilité de polissage miroir. Les raccordements peuvent être de type BSP, Tri-Clamp™, DIN. La série Chemicor a 3 tailles (AD 20, AD 32, AD 50) permettant un débit maximum jusqu'à 400 l/mn.
Certains de ses avantages les plus significatifs sont les suivants:
Certains de ses avantages les plus significatifs sont les suivants:
- Construction compacte et robuste
- Facile à installer
- Protection contre la marche à vide et les surcharges
- Orifices d'aspiration et de refoulement rotatifs
- Système de contrôle d'air breveté PERSWING® sans entretien et sans zones mortes.
- Réglage en continu du débit d'air
- Insensible aux solides
- Membranes composites à piston métallique intégré
- Silencieux intégré
- Sans piston à membrane
- Pas de colliers
- Mouvement souple et sans à-coups
- Seulement deux faces verticales d'articulation
- Pas d'entraînement, pas de pièces rotatives, pas de joints d'étanchéité d'arbre
CARACTÉRISTIQUES TECHNIQUES
- Débit maximum : 400 l/mn
- Aspiration maximale : 9 mCe à amorcée ; clapets à billes 3 m / 2 m EPDM / PTFE
- Pression maximale : 8,6 bars
- Taille maximum des particules : 14 mm
- Dimensions de 20 mm à 50 mm (3/4" à 2")
- Divers matériaux sont disponibles pour les pompes métalliques Almatec:
- Corps - acier inoxydable moulé de précision 1.4408,1.4408 poli
- Membranes - EPDM, PTFE/EPDM
- Clapets à billes - EPDM, PTFE
- Températures jusqu'à 130°C (266°F), 80°C (176°F) avec bloc conducteur central PE
Modèles
| Modèle | Débit max. | Diamètre particules max. | Pression max. | Hauteur max. (mCe) d'aspiration |
| AD 20 | 75 l/mn | 9 mm | 8,6 bars | 1,9 m à sec, 9,3 m amorcée |
| AD 32 | 150 l/mn | 12 mm | 8,6 bars | 5,5 m à sec, 9,3 m amorcée |
| AD 50 | 400 l/mn | 14 mm | 8,6 bars | 3,6 m à sec, 9,8 m amorcée |
